2010年8月17日 星期二

中控台開關小燈維修

後桶蓋雨刷開關故障好一陣子, 所有的動作都正常, 就是小燈不會亮, 應該是燈泡燒掉了; 另外, 紅色三角警示燈好像也沒亮, 到底裡面有沒有燈泡也搞不清楚, 就趁著換燈泡的時候一起來確認吧.
拆換這部位的小燈泡, 必須把中央出風口拆下來, 首先要把出風口控制閥門的連結處鬆開, 把手套箱放下來之後, 往左邊看, 就可以看到它了.

隨後拆中央出風口總成, 由左上角的卡榫處開始拆, 在總成及中控台中間的隙縫插入一字起子, 慢慢的把總成的卡榫撬開來.

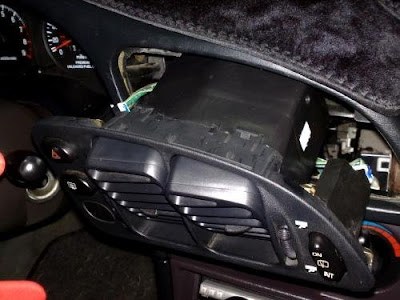

隨後就可以把中央出風口總成抽一點出來, 後面連有三組開關線組及一條閥門連接索, 插頭拔掉, 總成整個取下.

後桶蓋雨刷開關是由兩個螺絲固定在總成上, 鬆開螺絲, 取下開關.

把開關整個拿下來, 在側面就可以清楚的看到燈座, 逆時針轉就可以取出, 下右圖是今天要換的主角, 3mm 12V鎢絲燈泡, 連著燈座鑲在電路板上.

下圖左為3mm燈泡新品, 光華商場賣18元/5個, 燈泡上的黃色的小膠套也拿下來.

要取下燈泡, 必須先把焊錫拿掉, 不要用太高溫的電烙鐵, 把燈座熔掉就糗大了.

拆解完成, 準備組合.

把新燈泡插進去, 焊上焊錫, 套上小膠套.

再把燈座裝回去開關, 開關鎖回總成, 完成!!


接下來是紅色三角警示開關, 要先確認一下裡面有沒有燈泡, 三角警示開關的卡榫很淺, 把開關往上推, 稍微喬一下, 就可以把它推出來.

還真的有個燈座咧, 馬上拿出來看一下, 同樣的, 逆時針轉就可以取下燈座.

紅色三角警示燈開關燈座跟後桶蓋雨刷開關燈座是不一樣的型態, 它是把燈泡腳絲纏繞在燈座上, 不必用到焊錫就可以更換燈泡了.

最後, 把所有的東西逆向裝回去, 開小燈試試.
(拆裝不就是這樣? 1>2>3>4拆, 4>3>2>1裝, 真搞不懂怎麼會不敢拆呢?)

暗暗的不好照相, 但該亮的小燈都亮了, 挺不錯的.
