How to use WinCAPS 操作簡介

雖然介紹過 原廠零件及升級套件那裡買? 但似乎不少人在找原廠零件料號時卡關, 有了WinCAPS卻不會用, 說明一下WinCAPS的使用方法好了.
WinCAPS安裝程式完成之後, 會在桌面上建立WinCAPS啟動捷徑, 並在磁碟C建立一個WinCAPS目錄, 裡面有操作說明檔案(CAPS Install And Use Instructions)可以參考.

點擊WinCAPS啟動捷徑.
進入CAPS主程式.
在主程式這邊, 可以依照操作說明檔案(CAPS Install And Use Instructions)的步驟進行, 輸入VIN Number(車身號碼), 再選擇車型...等等, 但這唯有自辦進口美規車(也就是在美國監理單位有紀錄的車)才適用, 只要輸入VIN Number, 所有的相關車型選項, 都會自動帶出來.
台灣代理商進口的美規車, 會出現此車不存在的訊息(如果在美國直接跟Mitsubishi Dealer買零件, 也會遇到相同的情況, 如果沒辦法提出相關證明, 一些比較特殊的零件, Dealer是不會賣的).
這時候, 可以跳過VIN Number輸入, 直接進行車種選擇, Model的方格點擊兩次, 出現下面的畫面, 選擇ECLIPSE, 點擊 "OK", 進入車型選擇畫面.
車型選擇畫面, 根據自己的車型選擇, 紅字部分是我另外加上去幫助理解, 更詳細的車型代號列表在操作說明檔案(CAPS Install And Use Instructions)裡面有, 可以自己查閱.
點擊 "OK" 之後進入下面的畫面, ModelVehiccle Name Code都帶進去了, 接下來在畫面中間左邊的Illustration右邊的方格點擊兩次, 就可以進入各系統的Main Group(主目錄)畫面.
Main Group(主目錄)畫面, 將一台車分成許多部分, 引擎系統、機油系統、供油系統...等等, 根據想要查閱的部份, 在英文名稱上點擊兩次, 進入各系統的Sub Group(次目錄)畫面, 這裡以22 Manual T/M(手排變速箱)為例.
Main Group 22Sub Group(次目錄)畫面.
裡介紹一下上面的功能鍵, 下面紅線框出的部份, 可以將畫面放大檢視, 由左至右依序為上、中、下及還原, 現在我們選第三個, 把下部畫面放大看看.
Sub Group(次目錄)還可以再細分, 點擊次目錄編號(這裡示範選擇22 -120 M /T GEAR, 手排變速箱齒輪組)兩次, 進入細部爆炸圖.
細部爆炸圖, 當然這裡也可以用上面的功能鍵, 放大局部來看, 也可以列印出來(印表機的設定在主畫面).

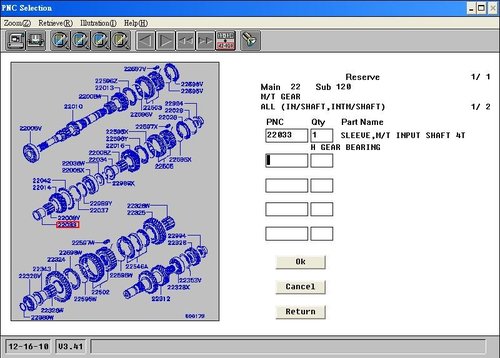

然後查對需要的零件, 在上面點擊一次, 畫面右邊會出現該零件的PNC碼及名稱, 點選的零件也會被紅線框起來, 再點擊 "OK", 回到主畫面.
回到主畫面之後, Part No空格就出現剛才點選的零件的料號(紅線標示處)Part Name(零件名稱)QTY(數量, 這裡的數量指的是一台車份所需要的數量).
要離開WinCAPS, 點選主畫面左上方(有個人走出門的圖示)就可以了.
大概是這樣, 就可以很輕鬆的找到需要的零件料號, WinCAPS裡面也有許多其他的功能鍵(例如設定印表機或查詢通用零件車型等等), 就自己試試看吧.

----------------------------------分隔線 ------------------------------------
2011/09/19

Win 7下無法安裝WinCAPS的問題, 可以在Win 7下執行Virtual PC執行虛擬XP Mode(Virtual PC說明下載連結), XP Mode裡面安裝WinCAPS即可.
亦或是安裝Mitsubishi ASA (Mitsubishi Aftersales Support Application), 這是三菱在2007年發行取代WinCAPS的後繼軟體, 它可安裝在2000/XP/Vista/Win 7, 內建多語系介面支援(無中文), 針對不同地區而有各自的版本(日本、北美、歐洲及其他地區), DSM玩家們安裝北美版即可.
