Dynatek ARC-2 CDI Install 安裝

2011/08/05

上週收到的Dynatek ARC-2 CDI for 95-99 Mitsubishi Eclipse with Installation kit, 這禮拜間趁著下班後的空檔, 四處採買一些安裝需要的物件, 今天進行安裝.
準備的東西, R端子、端子六角壓接鉗、剖半浪管、熱縮管及6mm電瓶頭螺絲.

針對在2G Eclipse上安裝ARC-2本體, 安裝套件包含量身訂做的安裝鐵架, 就是要鎖在這個地方.
先把固定鐵架鎖上.
再把ARC-2本體鎖上固定鐵架, 不愧是套件, 完全沒有突兀的感覺. (I love installation kit!!)
連接ARC-2本體與點火線圈線組.
ARC-2點火線圈線組連接引擎線組與點火線圈, 這裡相當簡單, 無論是原廠Coil線組或是換用COP線組均可對應, 一邊接引擎線組插頭, 一邊接點火線圈線組即可.
接上電源插頭, 按照說明書的註記, 電源線長度越短越好, 量一下適當的長度, 剪掉多餘的電線.
準備壓接R端子(規格為R2-6), 套好熱縮管, 用六角壓接鉗固定.
端子部分完成, 還挺漂亮的.
準備將電源線沿著防火牆接到電瓶正負極, 這裡要好好安排一下走勢, 套上剖半浪管.
電源線接上電瓶.

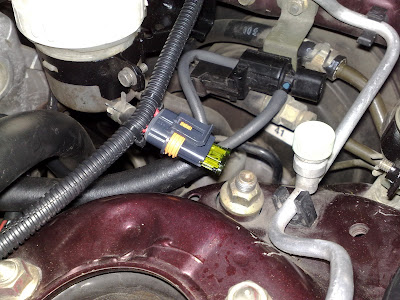

保險絲裝上電源線組上的保險絲座.
完成全貌, 還算整齊.
順利發車, 趁著外面沒什麼雨, 在市區跑了幾圈.
很明顯的差異, 油門反應輕快許多, 圓潤順暢, 果然是好物.
