TiAL MV-S 38mm V-Band Wastegate Pre-install 排氣洩壓閥組合

2011/08/24

Forced Performance Big28 Turbocharger安裝準備了許久, 該準備的零件也都備齊了, 買來庫存已久的TiAL MV-S 38mm V-Band Wastegate(排氣洩壓閥)也差不多該準備準備, 今天先把它組合起來吧.

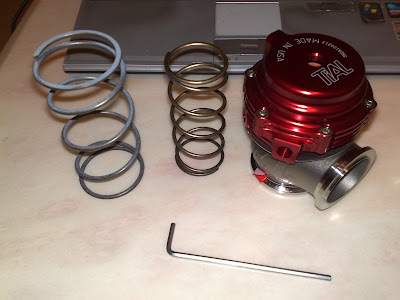

TiAL MV-S 38mm V-Band Wastegate套件及增壓值設定的各色彈簧.

目標增壓值設定為1.0 Bar = 14.5 PSI, 所以選用灰色及金色的彈簧, 將來要改變增壓值的話, 可以更換彈簧組合或使用MBC, 同時也準備用3mm內六角板手準備拆開Wasgate上蓋安裝彈簧.

上蓋拆開後露出洩壓閥體核心.

洩壓閥體核心外圈為密封膠環, 內圈則有對應彈簧尺寸的軌道, 上蓋內側也是同樣的構造(忘了照相... ).

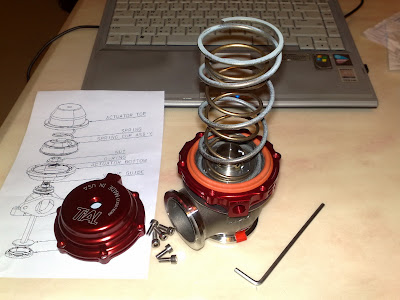

放上彈簧, 彈簧非常硬, 要費很大的勁才能將上蓋壓回去鎖上.

結合完成.
最後再把多餘的氣孔用套件附屬的栓塞塞住, 並把壓力源接頭鎖上.
大功告成!!
