How to make a Front O2 Sensor Heatsink 製作方法

INNOCATE LC-1 Wideband Controller Install 一文中曾提及WB O2 Sensor用的Heatsink, Heatsink的作用是幫助WB O2 Sensor散熱, 免於遭受排氣產生的高溫摧殘故障.
當然也有不少人在沒裝Heatsink的狀態下, WB O2 Sensor也是活的好好的, 但WB O2 Sensor屬高單價零件, 多一層防護總是不會錯, 下列出準備的材料及步驟.
  1. 準備一張10cm x 10cm的銅板(厚度規格為14ga, 1.5mm), 選擇銅板的原因是銅的熱傳導係數最高, 遠比純鋁或合金鋁為高.
  2. 在這張銅板的正中央鑽一個可以放入O2 Sensor的洞, 請先丈量O2 Sensor螺紋部份的直徑, 一般約在18.5mm, 鑽個直徑19mm的圓孔即可.
  3. 將銅板分成三等分(3cm、4cm及3cm, 如圖示), 兩側折起(摺起的角度以遠離排氣管熱源為原則, 能垂直最好).
  4. 安裝的時候順著氣流方向即可.

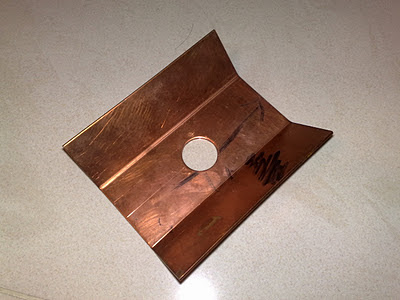

成後的成品.



Heatsink除了可以幫助Front O2 Sensor散熱之外, 也可以充當O2 Sensor的墊片, 增加氣密性及方便拆裝, 一舉數得.

回覆unknown:
照理說有改香菇頭等進氣套件或高流量空氣濾心之後才會聽到進氣聲, 如果都沒有動到, 卻忽然聽到吸氣聲, 合理懷疑是進氣管路中某一段漏氣(甚至排氣管路), 可以朝這方向去查查看.

4 則留言:

  1. 不好意思想請問一下最近車子(GST)在踩油門的時候都會出現類似吸氣的聲音...轉速越高聲音就越明顯...不知是什麼東西壞掉了..謝謝

    回覆刪除
    回覆
    1. 照理說有改香菇頭等進氣套件或高流量空氣濾心之後才會聽到進氣聲, 如果都沒有動到, 卻忽然聽到吸氣聲, 合理懷疑是進氣管路中某一段漏氣(甚至排氣管路), 可以朝這方向去查查看.

      刪除
  2. 原因查到了,是進氣洩壓閥管路鬆掉,鎖緊後就正常了...非常感謝
    (之前一直以為是渦輪壞掉...)
    另請問故障碼p1400是甚麼東西壞掉...要換什麼零件..不好意思一直麻煩你..

    回覆刪除
    回覆
    1. 方便的話, 想麻煩您登入一下, 不然都不知道unknown是誰...
      另外, 在DSManiac Facebook社團有提供故障代碼, 可供查閱.
      http://www.facebook.com/groups/138157979623469/

      刪除
