DEFI Water Temp Sensor 水溫感應器安裝

上周把 BF渦輪錶安裝 好之後, 就開始著手水溫表Sensor安裝的材料準備以及安裝位置的Survey, 等準備告一段落, 特別安排休假把BF水溫錶Sensor裝上去.
許多人都選擇把上水管切開, 裝上水三通(類似下面的產品), 再插入水溫Sensor.


但我實在不想切上水管, 最後決定在引擎出水口的管座鑽洞, 把Sensor裝上去, 選擇這個地方的原因是原廠水溫Sensor(給ECU訊號)及水溫開關(給儀表板訊號)都接在這個地方, 偵測引擎冷卻水剛離開引擎的溫度, DEFI水溫Sensor裝在這, 水溫錶看到的溫度會與ECU同步.

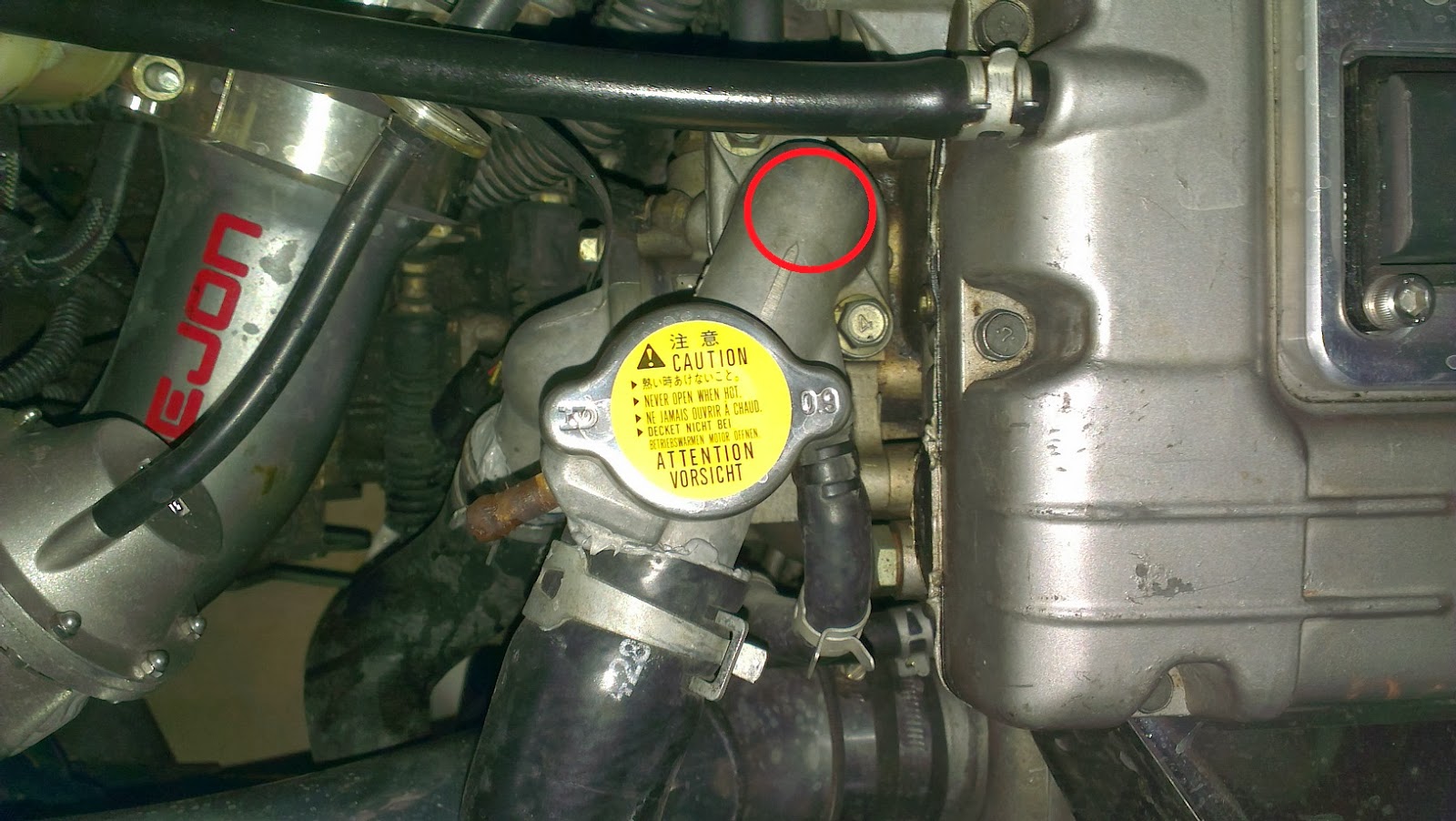

本來想裝在出水口座側邊紅圈圈出的地方, 但這個地方內構不太好, 而且管內寬度不足, Sensor裝入可能會撞壁.
註: 引擎水溫節溫器總成相關, 看這邊.


最後決定安裝在這個位置, 從正上方插入, Sensor頭朝下面對出水方向, 有足夠的空間.

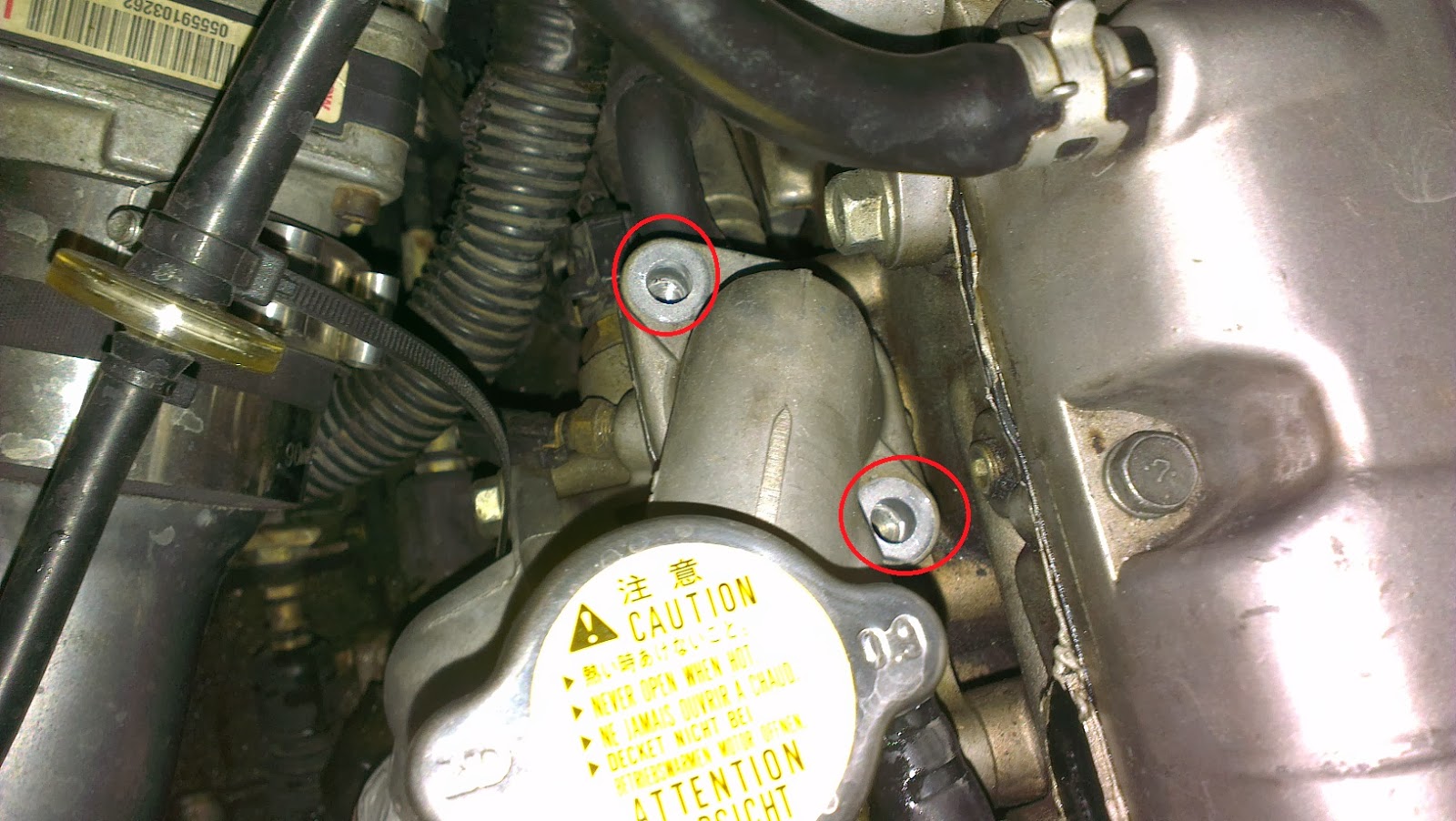

首先卸除照片中紅圈的兩個固定螺絲, 並拆下上面的三個水管, 左邊的小水管連接副水箱, 中間的大水管連接煮水箱, 右邊的小水管連接機油冷卻器, 就可以把出水口座本體拔下來了.



在出水口本體上做個鑽洞的記號.



為了這次施工特別買的8mm鑽頭及1/8" PT攻牙鑽頭.



鑽洞完成.



開始攻牙, 生平第一次攻牙, 說實在還挺緊張的, 只能慢慢來, 重點是鎖面及本體固定鎖位兩軸的垂直.



完成.



裝上Sensor試試, 還算滿意. :)



內側的樣子.



接下來正式安裝, 把Sensor羅紋包上幾層白膠帶(不知道這白膠帶的正式名稱是啥...).


水溫Sensor鎖上出水口座, 最後階段點上螺絲膠.


準備安裝, 先把出水口固定座的鎖位表面殘膠清乾淨, 照片中紅圈框出的地方是原廠水溫Sensor, 原廠水溫開關在更下面一點的管路裡面.

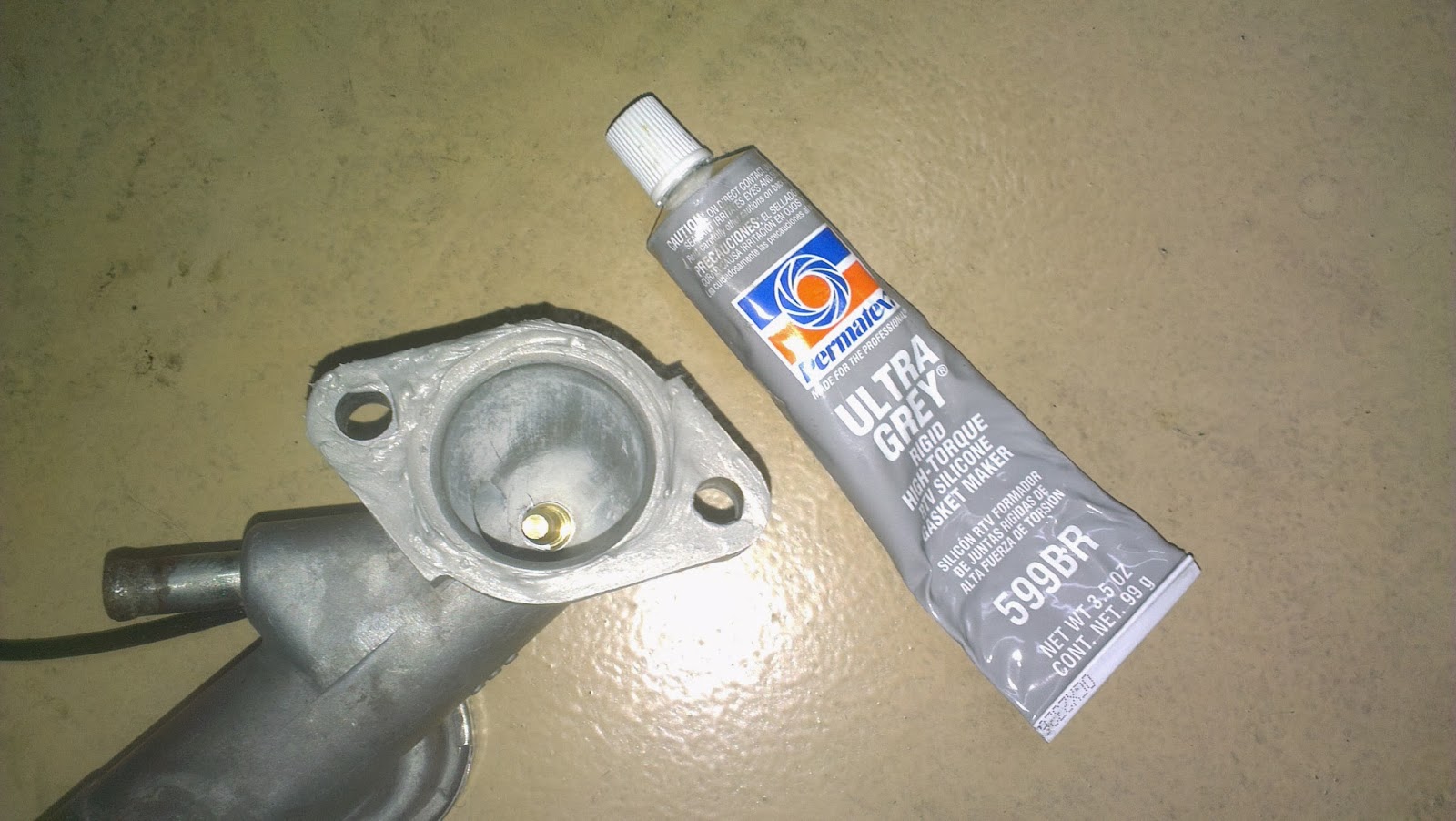

下面的照片中可以看到出水口座週圍有個溝槽.



用密封膠填滿, 其餘部分薄薄的塗上一層.



鎖上原來的位置, 各水管接回.

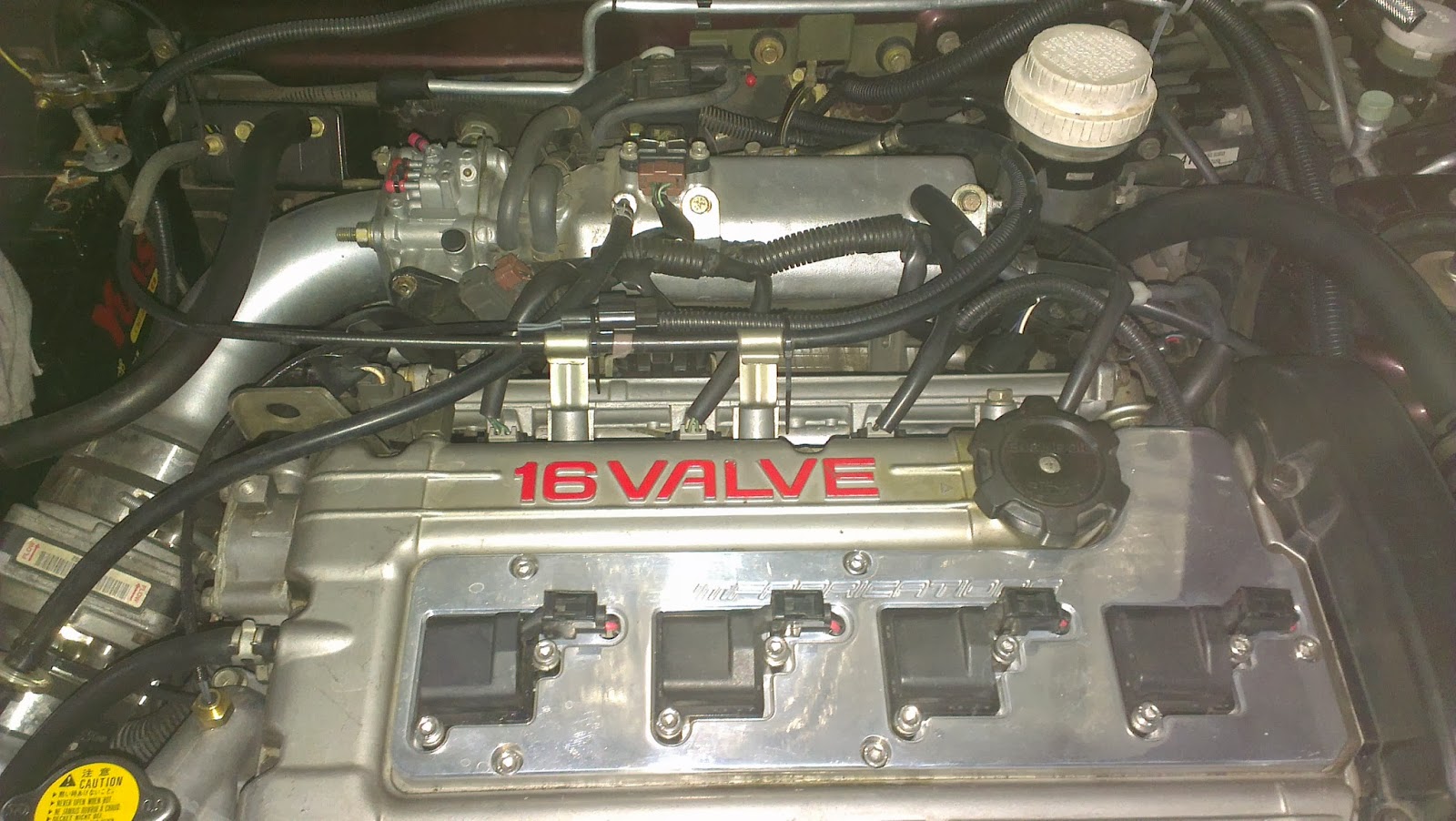

完成的樣子.



水溫出現了, 怠速跑一陣子, 確定不會漏水, 大功告成. :D



引擎室線組走油門線那條, 進防火牆.



過幾天再來進行 油壓及油溫Sensor安裝.
